石化企業鋼框架塔、罐、鍋爐平臺鋼格板的常見規格介紹

石化企業鋼框架塔、罐、鍋爐平臺鋼格板的常見規格介紹

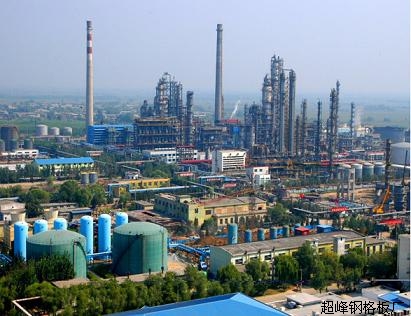

   石化企業是 以綜合利用石油（包括天然氣）資源為基礎，以提高生產的經濟效益為目的，把有關石油化工與石油煉制工業聯合起來而建立的生產經營綜合體。在石油化工企業中，鋼格板主要應用于各種鋼框架塔、罐、鍋爐等的平臺板、及操作平臺板、浮頂油罐頂部及涼水塔走道板、管廊走道板、動力廠房樓面板、以及鋼斜梯踏步板等。鋼鋪板的用量在石化企業中也是很大的，僅以鋼框架為例，平臺板一般在框架中的用鋼量約占框架總用鋼量的25～35%。因此，選擇一種既經濟合理、省鋼材、又滿足使用要求的平臺鋼格板，具有實際的工程應用意義。

    石化企業是由鋼鐵、混凝土建立的巨型綜合體，在整個綜合體中必須的建材產品就是熱鍍鋅鋼格板，這種產品出現在石化企業鋼框架塔、罐、鍋爐平臺板上。之所以采用鋼格板這種建材產品，主要是由鋼格板自身的特點決定的。像鋼格板的防爆性強、耐腐蝕能力大、結構強度大、不集雨雪等特點正是在石化企業大量使用的原因。

    國外在鋼框架平臺上多采用各種型式的鋼網板和鋼格柵板。鋼網板是采用普通鋼板經沖切，延伸擴張成菱形或龜甲型的一種孔網板，具有節省鋼材、造價低、通風好、不積雨雪、防滑等特點。此種板承受板面荷載不大，多用于空冷框架平臺上。

    鋼格柵板除具有鋼網板的優點外，比鋼網板能承受更大荷載。故一般多用于冷換框架、反應器框架、反再框架等平臺上。壓焊鋼格板可由寬度20~70mm，厚度2~5mm扁鋼(縱條)與經過拉拔，扭轉制成4～6mm的扭絞方鋼(橫桿）制成。扁鋼側立平行放置，扭絞方鋼垂直平置于扁鋼頂部，扭絞方鋼主要起固定扁鋼和防滑作用。產品一般為2種型號(即橫桿間距為50、100mm)3個系列（即縱條間距為30、40、60mm)。也可按用戶要求加工成任何尺寸和形狀。生產鋼格板的廠家，一般都負責平臺板的格板設計和現場技術服務。

    石化企業常用鋼格板的規格多種多樣，在各個不同場合采用的鋼格板也是不一樣的。下來我們就來簡答介紹一下。

    操作平臺鋼格板常用規格為：G325/30/100和G405/30/100這兩種，平臺操作臺上承重要求小，單位跨度內的鋼格板承重一般達到2。5kn/㎡即可。上述的兩種規格完全能滿足要求。

    石化企業動力廠房樓面平臺鋼格板的規格通常為G255/30/100，此種規格的鋼格板承載能力較低，但在只走人的情況下也是完全能夠勝任荷載要求的。鋼斜梯踏步板可分為四種規格。也就是我們常說的T1\T2\T3\T4四種，踏步板常用的規格網面經常是G323/30/100的，在人們上下鋼梯時能夠承載相應的重量。

     鋼格板的型號(包括扁鋼尺寸、間距、橫桿間距、表面處理等）應按平臺上的設計荷載要求與支承框架綜合考慮，選擇最佳的支承跨度，并應盡量減小板的規格。鋼格板與梁的連接是采用焊接固定還是采用鞍形夾固定，應根據使用要求、和支承梁的側向穩定性，以及經濟上進行綜合考慮。由于工藝管道的穿孔和管道安裝的誤差，鋼格板需預留孔洞，對孔洞的大小，位置及加工要求，在設計中應妥善交待。在梁、柱剛性節點連接處的交叉點，鋼格板布置及高程等，應妥善處理。目前各生產廠均提供選用這類產品的詳細說明及有關設計施工資料，在應用上是很方便的。鋼格板的制作應符合行業標準的要求�？蚣芷脚_(tái)支承梁的安裝，應嚴格按設計標高在同一平面上，以保證預制鋼格板的平整度的要求。鋼格板宜按順序吊裝，并及時與支承梁焊接或用鞍形夾固定。在安裝切割的孔洞，周邊應用扁鋼加固，加固扁鋼應焊牢，并應補涂防腐保護層。

    石化企業中有浮頂油罐臺和走道平臺，在這上邊通常采用G323/30/50規格的，在這些部位常出現梯形、半圓形等特殊形狀的鋼格板，我們叫該種鋼格板為異形鋼格板。

   總之石化企業中需要用到各種各樣的鋼格板，不銹鋼鋼格板、不銹鋼溝蓋板、重型鋼格板等也在各種場合被采用，由于規格多種多樣，建議在采購的時候多咨詢專業的鋼格板廠家！
