扇形鋼格柵的相關知識

超峰鋼格板廠  2014/5/7 9:20:01
內容摘要:扇形鋼格柵的相關知識扇形鋼格柵是鋼格柵的一種表現形式,一般歸屬于異型鋼格柵的分類中。扇形鋼格柵一般應用于電廠煙囪、脫硫塔平臺、罐體等的外圍承載平臺使用。具有承載力大、外形美觀、安裝堅固耐用的特點。扇形…...



扇形鋼格柵的相關知識



一、扇形鋼格柵相關介紹:

    扇形鋼格柵是鋼格柵的一種表現形式,一般歸屬于異型鋼格柵的分類中。扇形鋼格柵一般應用于電廠煙囪、脫硫塔平臺、罐體等的外圍承載平臺使用。具有承載力大、外形美觀、安裝堅固耐用的特點。

   扇形鋼格柵的制作和普通的平臺鋼格柵的制作方法是一樣的,只是多出了一個按照形狀切割包邊的過程。扇形鋼格柵的價格略高于普通的鋼格柵,原因在于鋼格柵廠把切割掉的部分計算在了扇形鋼格柵的成本中去了。

                                         相關扇形鋼格柵制作實例:

      扇形鋼格柵                     扇形鋼格柵

 二、扇形鋼格柵面積計算公式:

    說起扇形鋼格柵的價格,就不能不說一下它的相關計算方法和在CAD中的設計要求,下邊就來詳細說明一下。

  1、扇形鋼格柵板的弧長和面積計算:

     (1)、弧長的計算公式

       弧長公式

         L = n(圓心角)* π(圓周率)* r(半徑)/180

       說明: n是圓心角度數,r是半徑,l是圓心角弧度。

      在半徑是R的圓中,因?yàn)?60°的圓心角所對的弧長就等于圓周長C=2πR,所以n°圓心角所對的弧長為l=n°πR÷180°。

      (2)、扇形的面積計算

      扇形是與圓形有關的一種重要圖形,其面積與圓心角(頂角)、圓半徑相關,圓心角為n°,半徑為r的扇形面積為n/360*πr^2。如果其頂角采用弧度單位,則可簡化為1/2×弧度×半徑平方。

      扇形還與三角形有相似之處,上述簡化的面積公式亦可看成:1/2×弧長×半徑,與三角形面積:1/2×底×高相似。

     公式S扇=(lR)/2 (l為扇形弧長)

     S扇=(n/360)πR^2 (n為圓心角的度數,R為底面圓的半徑)

     S扇=(αR^2)/2(α為圓心角弧度)

 2、 扇形鋼格柵在CAD設計中的幾種方案:

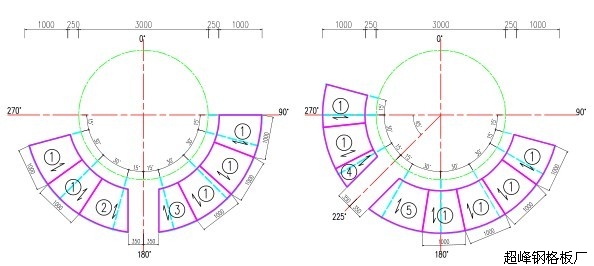

                                                                    方案一

                                                                  扇形鋼格柵設計方案

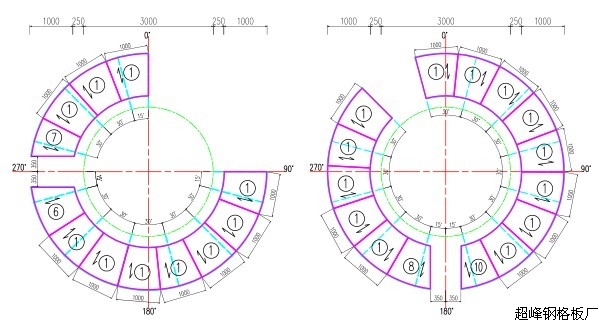

                                                                    方案2

                                                                                 扇形鋼格柵設計方案2
