異型鋼格板-扇形鋼格柵板介紹

異型鋼格板-扇形鋼格柵板介紹

一、扇形鋼格柵板簡介：

    扇形鋼格柵板是指鋼格柵板制成品為扇形狀，扇形鋼格柵板單塊形狀為扇形，可經過組合能夠拼裝成圓形，梯形，半圓型，扇形等形狀。

二、扇形鋼格柵板的特點及使用場合：

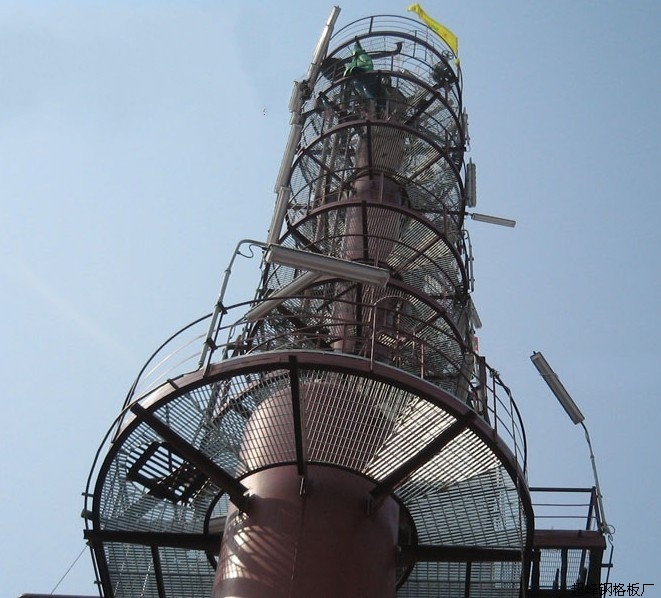

    扇形鋼格柵板一般用于油罐、塔設備或平臺拐角的周?chē)�，它材質和普通鋼格板一樣，只是外觀形狀不同.目前，對工業廢氣的處理，各大企業都采用了脫硫塔設備，對于扇形鋼格柵板是塔設備不可或缺的一部分。

三、扇形鋼格柵板的面積和價格計算：

      要想計算扇形鋼格柵板的面積，就要對其弧長進行核算：

        1、弧長的計算公式
       弧長公式
       l = n（圓心角）x π（圓周率）x r（半徑）/180
       說明: n是圓心角度數，r是半徑，l是圓心角弧度。
      在半徑是R的圓中，因?yàn)?60°的圓心角所對的弧長就等于圓周長C=2πR，所以n°圓心角所對的弧長為l=n°πR÷180°。
       2、扇形的面積計算
      扇形是與圓形有關的一種重要圖形，其面積與圓心角（頂角）、圓半徑相關，圓心角為n°，半徑為r的扇形面積為n/360*πr^2。如果其頂角采用弧度單位，則可簡化為1/2×弧度×半徑平方。
       扇形還與三角形有相似之處，上述簡化的面積公式亦可看成：1/2×弧長×半徑，與三角形面積：1/2×底×高相似。
      編輯本段公式S扇=（lR）/2 （l為扇形弧長）

     S扇=（n/360）πR^2 （n為圓心角的度數,R為底面圓的半徑）
     S扇=（αR^2）/2（α為圓心角弧度）

    在實際的計算中，鋼格板生產企業會按照方形的面積進行計算，取扇形的突出點畫方形，計算出方形的面積，然后乘以每平米單價就有了扇形的價格，這種算法雖說不正規，但是考慮到了焊接扇形鋼格柵板時切割的肥料成本。

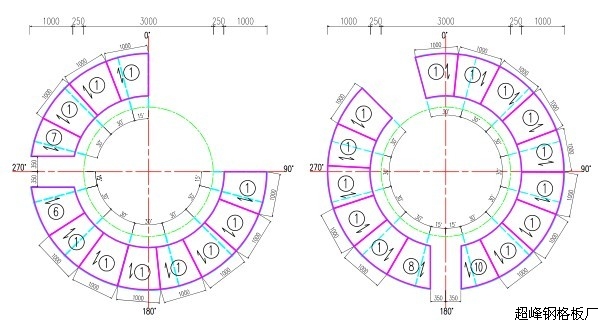

四、扇形鋼格柵板在CAD制圖上的標示：

     CAD制圖是扇形鋼格柵板制作的前提工作，如何設計扇形鋼格柵板的拆分方案也是有標準的，下邊列出其中的一種方法：
