鋼格板排版設計規定

超峰鋼格板廠　 2013/3/28 16:46:48

內容摘要：鋼格板排版設計規定<pclass="Mso......

鋼格板排版設計規定

因鋼格板扁鋼間距有30mm，40mm，60mm三種系列，為減少加工時間和降低損耗，請按如下規定設計鋼格板的拍板尺寸：

1、標準原板尺寸為6100LN*995mm，排版時應以995mm為寬度，板與板之間應留5-10mm間隙，用最后一塊補足余下的尺寸，見圖A和B.

2、如板寬不足995mm應從（鋼格板的扁鋼數目與其相應的總體名義寬度）表中選用最接近的寬度，如：1250LB*590mm的板應改為1250LB*605mm。

3、鋼格板長度可任選，但最好選用50mm的整倍數。

4、鋼格板尺寸表示方式：1250LN（板長）*995mm（板寬）18件。

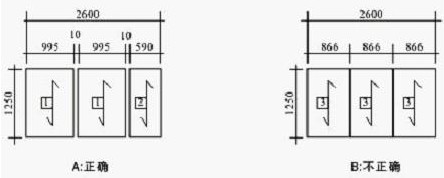

圖例：

鋼格板排版示例
