柵格板包邊時執行的標準

柵格板包邊時需要執行的標準

     柵格板就是鋼格板，也叫鋼格柵板或者是鋼格柵。柵格板在生產過程中要嚴格對包邊進行控制。包邊是否牢靠是柵格板發揮起身承載作用的關鍵。對于柵格板的包邊需要執行下列的標準。

     按照規定來說，如果要測量焊縫，需要進行一定數量的X光或者用超聲波檢查焊縫的內部，并進行評定。

    1、焊縫的直線度應該在100mm-2mm之間。

    2、焊縫的過渡要平順，過渡的角度不能大于90°。

    3、焊縫高低差在長度25mm，其高低差應≤1.5mm。

    4、角焊縫K值公差為物件板厚≤4mm時0.9K0≤K≤K0+1；物件板厚＞4mm時0.9K0≤K≤K0+2。(K0為設計焊腳尺寸) 　　

    5、焊縫咬邊：當板厚≤6mm d≤0.3mm局部，d＜0.5mm; 當板厚＞6mm d≤0.5mm (d為咬邊深度) 　　

    6、焊縫不允許低于工件表面及裂縫和尚未熔合的缺陷。 　　

    7、多道焊縫表面堆疊相交處下凹深度應≤1mm。
　　
    8、如果有焊接缺陷可以進行修補，不過修補后必須打磨光順。

     首先， 包邊板分為兩種形式，一種是不起承載作用的包邊板。在焊接此種包邊時要按照下圖標示執行。

                                                                                                                                         不承載包邊板

                                          （單面貼角焊，焊高不小于承載扁鋼厚度t，焊縫長度不小于承載扁鋼厚度的4倍，允許間隔4根承載扁鋼進行焊接，但最大間隔應≤150mm。）

     其次、 當我們要包的邊要起到承載作用的時候，也即是承載包邊板

        單面貼角焊，焊高不小于承載扁鋼厚度t，而且必須滿焊，即焊縫長度等于承載扁鋼寬度d，同時不允許間隔焊，必須和每根承載扁鋼焊接。

   第三、在柵格板的周邊有時要焊接防護板，這時要執行以下的焊接標準。

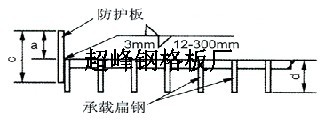

                                                                （防護板的深度是“C”，但不宜低于承載扁鋼之下�！癮”的推薦尺寸（即防護板在方格之上的延伸部分）是100mm.)

       附加在承載扁鋼跨距方向。在焊接承載扁鋼長度方向，防護板應以3mm的角焊來焊接，每300mm間距，焊長為12mm。附加在承載扁鋼端部。

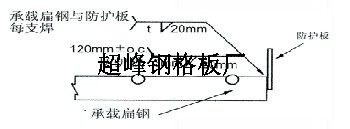

       在焊接承載扁鋼頂端方向，負重的防護板應以角焊焊接在承載扁鋼上，角焊應與承載扁鋼的厚度相同，長度為20mm。非負重的防護板應以每120mm，以 3mm厚、20mm長的角焊焊接在承載扁鋼上。

     柵格板的包邊焊接要求在生產過程中要嚴格執行，對于包邊焊工要進行作業前的專業培訓，嚴格按照規范生產才是保證柵格板合格的前提。
