鋼結構樓梯踏步板的規格有哪些?
從事鋼結構設計與安裝的朋友都知道上下鋼結構平臺的必須之物就是鋼結構樓梯踏步板。關于鋼梯踏步板的具體規定和說明在國家關于鋼梯的標準中有明確的規定。這個鋼梯圖集號為02J401。要想具體的搞清楚鋼梯踏步板在里面的規定一時半會是看不清楚的,我們今天要講的常見的鋼結構樓梯踏步板的規格是被人們廣泛使用的,希望能幫的到您。

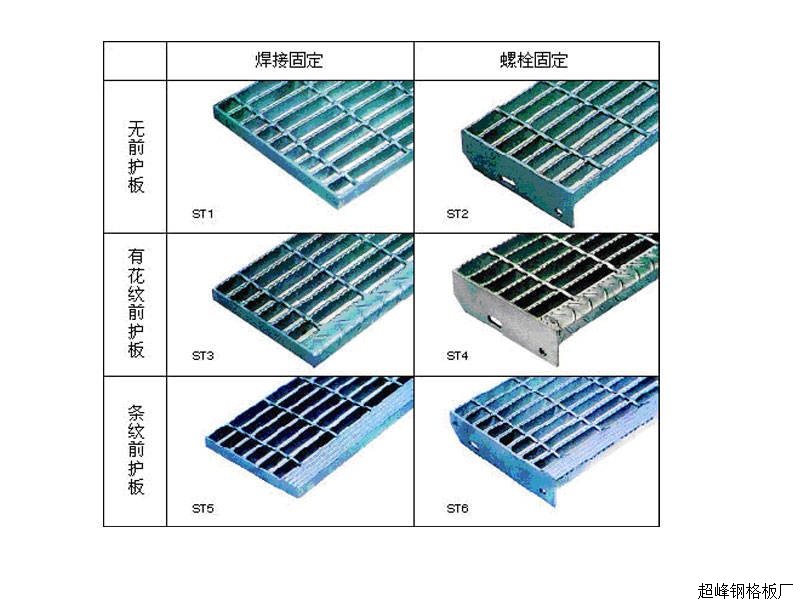

鋼梯踏步板的常見規格可以用一個圖片來搞清楚。
通過上圖我們知道踏步板的規格無外乎6種形式。常用的踏步板為前四種:T1/T2/T3/T4.這四種踏步板在鋼平臺上經常用到。有無花紋板做踢踏板和通過焊接或者螺栓固定是區分它們的關鍵要素。在一些需要通過重荷載的地方還會用到插接的踏步板。
具體的區分依據為:
1、負載扁鋼和橫桿按一定間距經緯排列,一般鋼格板焊接固定。
2、T2踏步板:由負載扁鋼和橫桿按一定間距經緯排列,兩邊帶側板螺栓固定的踏步。
3、T3踏步板:負載扁鋼和橫桿按一定間距經緯排列,帶有不同防滑前護板的踏步。
4、T4踏步板:負載扁鋼和橫桿按一定間距經緯排列,帶有防滑前護板和側板螺栓固定的踏步
鋼梯踏步板使用的扁鋼也有高度和厚度的要求,常用的為303/30/100 255/30/100 323/30/50 303/30/50等,長度根據鋼梯的不同也不一樣,常用的有700mm,900mm,1200mm。寬度上也是根據鋼梯采用的槽鋼的不同有200mm,230mm,240mm,300mm,350mm等等?瓷先ヤ撎萏げ桨宓囊格多種多樣,實際上掌握了圖示中的規格其他的就都很簡單了。
常用鋼梯踏步板的推薦規格我們歸結為以下幾種:
1、寬度為700mm,800mm,900mm,最小寬度為600mm。最大寬度不宜大于1200mm,對于單人通過的樓梯,其兩斜梁或護欄之間的寬度應不小于600mm 。
2、樓梯頻繁地承受幾個人同時交叉通過或用作人員的撤離路線時,梯寬應增加到1200mm。
3、樓梯踏步板的突沿處應能承受1.5KN的荷載,當寬度不大于1200mm,該荷載作用在100mm×100mm面積上;當寬度大于1200mm,在每隊襯得600mm處加荷載1.5KN,樓梯踏板的撓度應不超過樓梯跨距的1/500。
4、樓梯踏板和梯段平臺應具有良好的防滑性能。
5、相鄰的上下兩塊樓梯踏步板的垂直投影的搭接部分應不小于10mm。
在我們的網站中有鋼梯圖集標準的下載,如果有需要可以到下載里面去點擊查看。
